關于三菱伺服的選型，還真不算是一件簡單的事情，涉及到機械組成、機械運行曲線、負載轉矩、負載慣量、加減速轉矩......等等相關方面。

比如下圖是三菱伺服電機選擇示例，滿滿的一頁都是計算...

上圖結尾提到了免費提供的容量選擇軟件（MOTSZ111E），通過該軟件即可免去以上計算過程。

那么，接下來，就給大家簡單介紹一下這個軟件的使用方法。

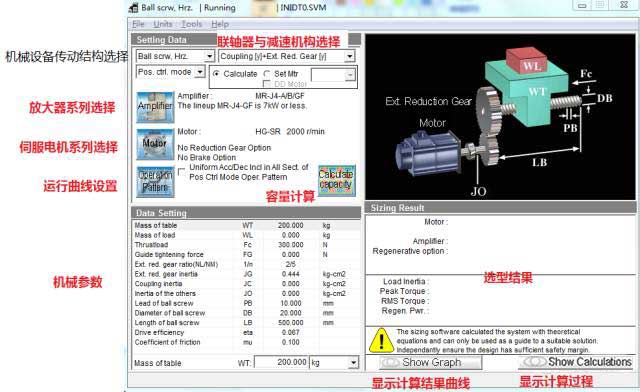

打開軟件，可以看到以下界面：

由于只有英文版的，可能使用起來不太方便，以下給大家做一下界面說明：

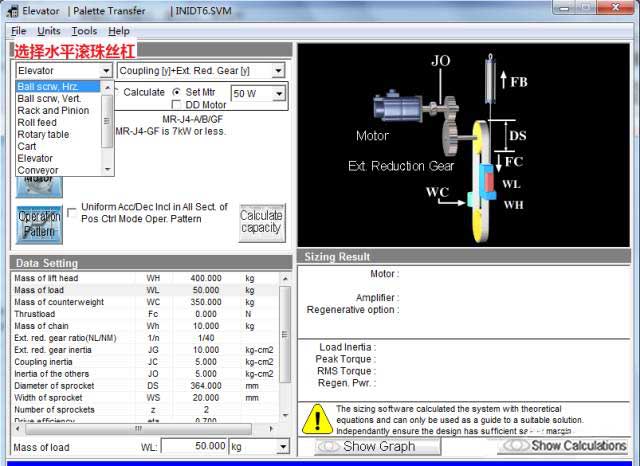

1.機械傳動結構選擇

軟件內置的機械設備傳動結構有9種，有水平滾珠絲杠、垂直滾珠絲杠、行車、旋轉臺、電梯結構等等可供選擇。用戶可以根據實際設備對應的結構來選擇。為了簡單起見，本文以水平滾珠絲杠為例。

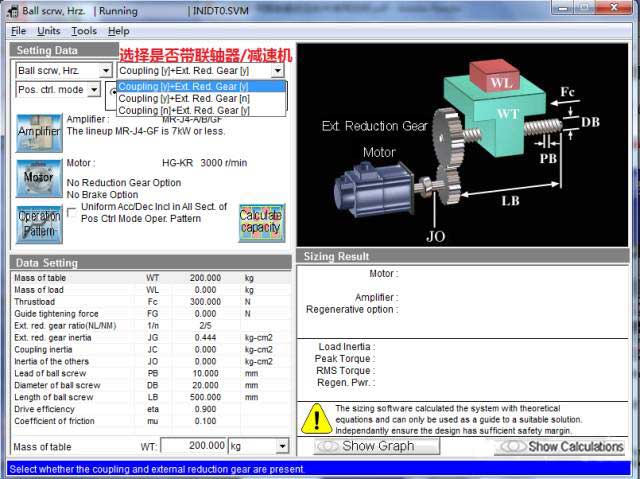

2.聯軸器/減速機選擇

選擇是否帶有聯軸器、減速機。

3.伺服系列選擇

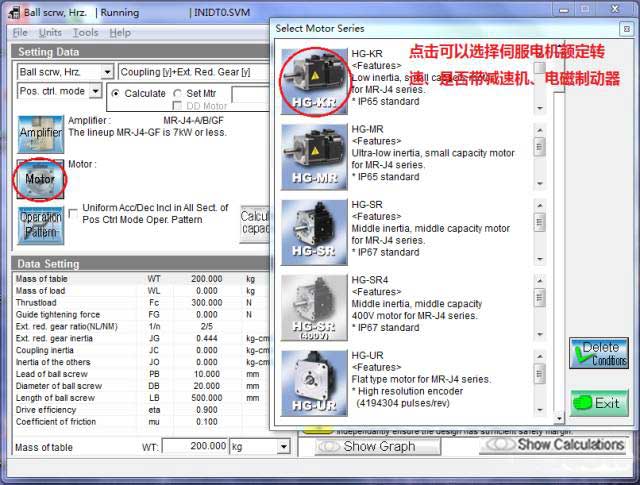

4.三菱伺服電機系列選擇

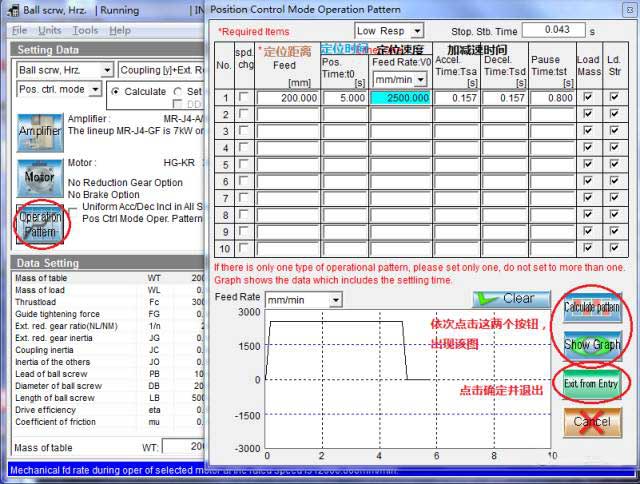

5.運行曲線設置

運行曲線描述了三菱伺服電機在執行定位指令時，需要以多大的加減速時間，多大的速度、走多少的距離。

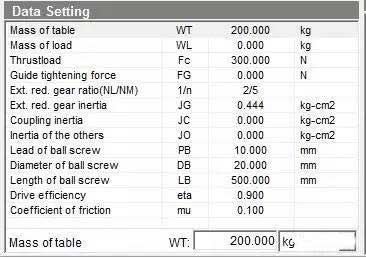

6.機械參數設置

由于都是英文，可能不好理解，故整理了下表供大家參考。

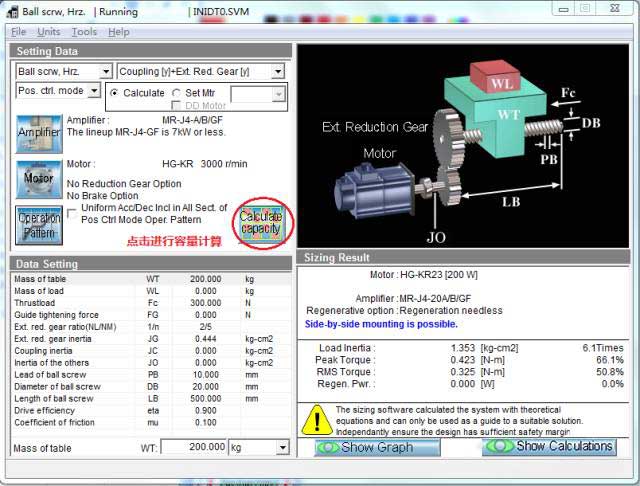

完成以上設置之后，點擊容量計算

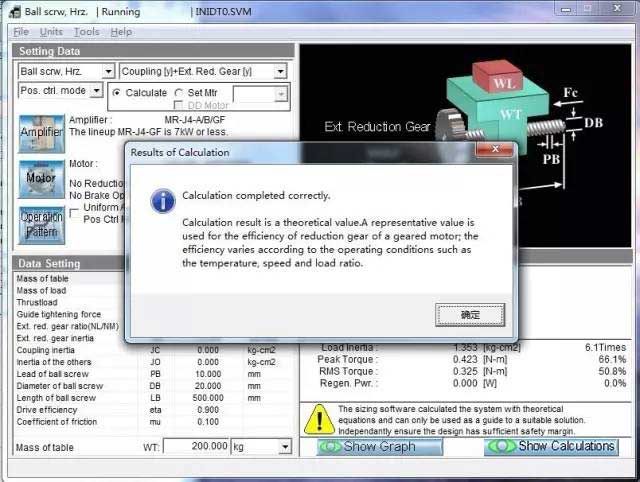

計算完成時會彈出以下窗口。

將在右下角顯示選型結果，并可以選擇顯示計算過程。

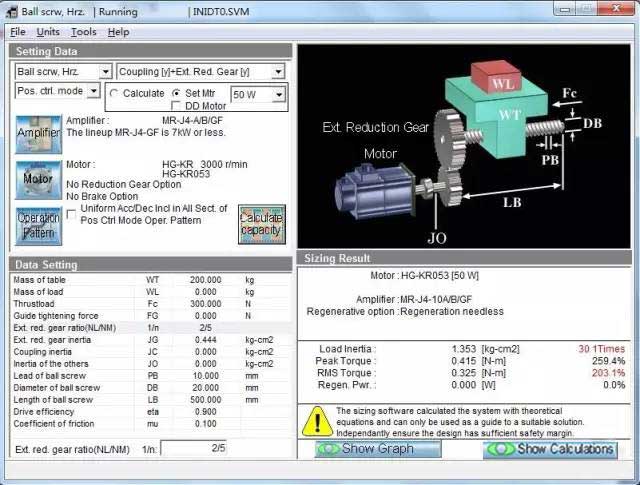

若計算出錯，或者所選伺服放大器/電機無法匹配，會出現以下畫面，在選型結果處顯示相關信息，不符合要求的參數紅字表示。

    以上便是三菱伺服選型軟件MOTSZ111E的使用說明，更多三菱伺服技術資訊，盡在深圳海藍機電官網！
